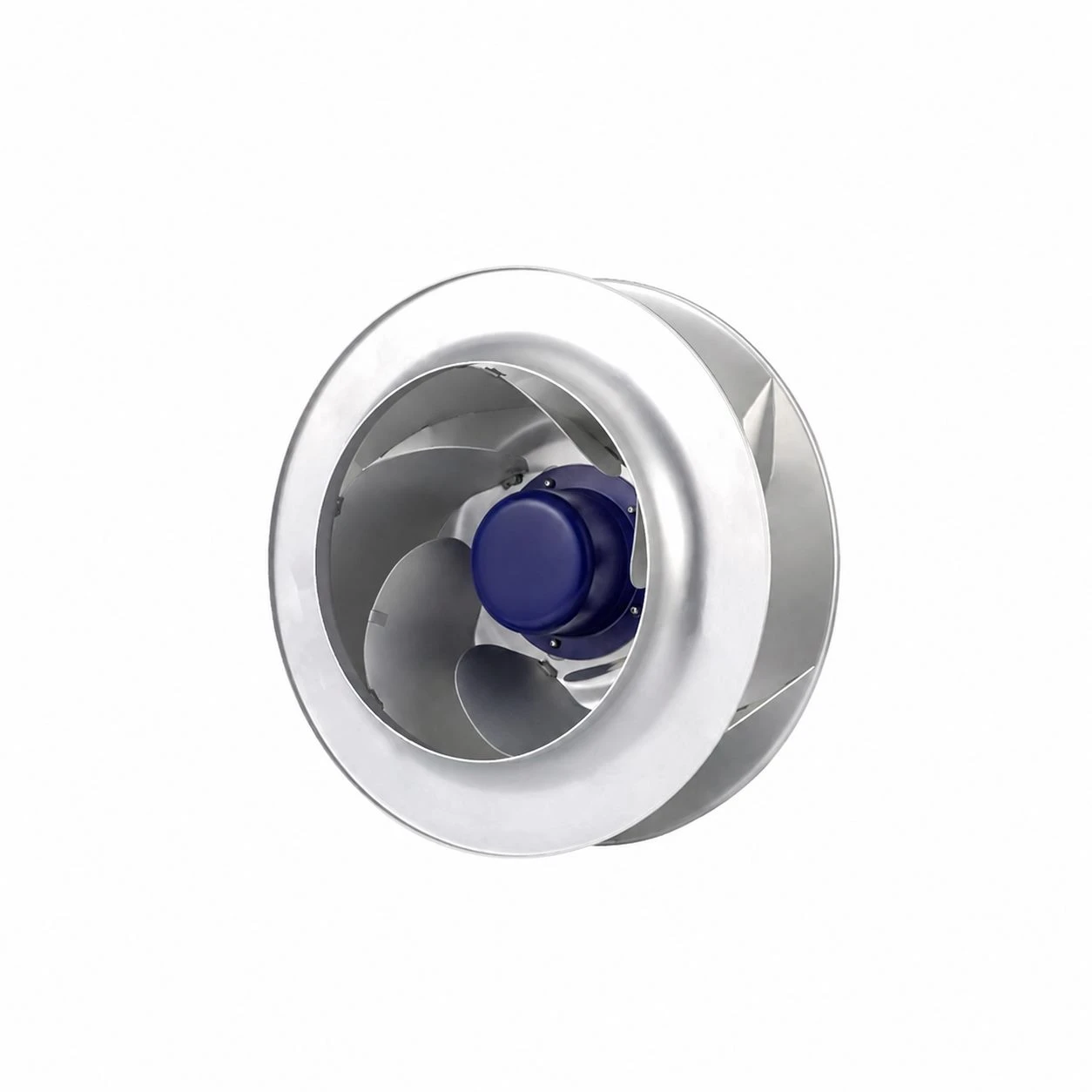

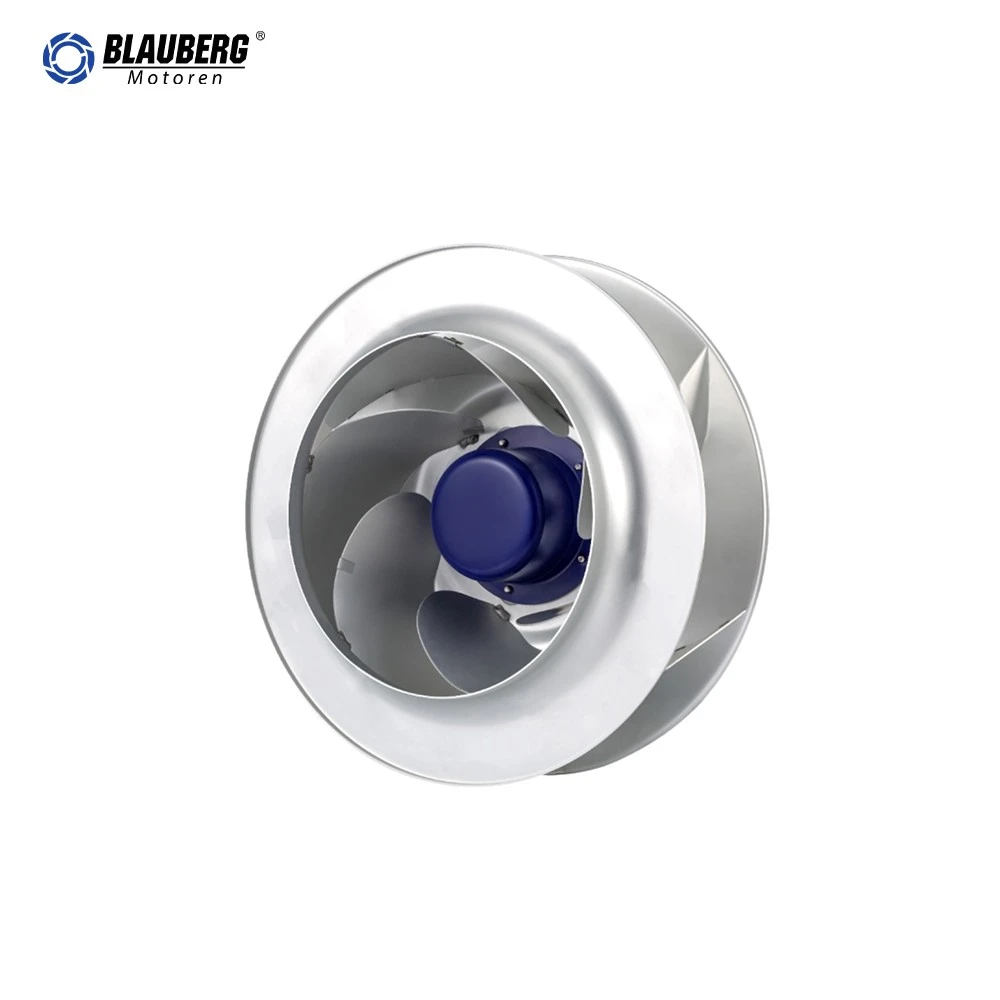

Suzhou Blauberg Motoren Technology Co., Ltd. є одним із провідних виробників і постачальників відцентрових вентиляторів blauberg bc-b310c-ec-f05 310mm ec із загнутими назад відцентровими вентиляторами в Китаї. Ласкаво просимо, щоб придбати оптом високоякісні індивідуальні продукти, виготовлені в Китаї, і отримати цінову пропозицію від нашого заводу. Для консультації щодо ціни зв'яжіться з нами.
Основна інформація
| Модель | BC-B310C-EC-F05 | Тип вентилятора | Загнутий назад відцентровий вентилятор |
| Номінальний діаметр | 310 мм | Тип двигуна | EC двигун із зовнішнім ротором |
| Фаза | Однофазний | Номінальна напруга | 115 В змінного струму |
| Частота | 50/60 Гц | Номінальна швидкість | 2500 об/хв |
| Максимальна вхідна потужність | 380 W | Максимальний вхідний струм | 3.4 A |
| Рівень звуку | 82 дБ(А) | Температура навколишнього середовища | від -25 до +60 градусів |
Технічний опис
| Модель | BC-B310C-EC-F05 | Розміри | 316 × 316 × 167,2 мм |
| Мотор | ЕС двигун із зовнішнім ротором | Матеріал робочого колеса | метал |
| Кількість лез | 6 | Напрямок обертання | Дивлячись за годинниковою стрілкою в бік ротора |
| Напрямок повітряного потоку | Навколо | Поверхня ротора | Напилення пластику |
| Корпус ротора | Розтягнути | Ступінь захисту | IP44 |
| Клас ізоляції | F | Режим роботи | S1 |
| Підшипник | Шарикопідшипник | Положення установки | Будь-який |
| Довжина кабелю | 500 ± 20 мм | КОНТРОЛЬ | RS485 / 0–10 В постійного струму / ШІМ |
| Швидкість зворотного зв'язку | FG, 5 імпульсів на оборот | Атестація | CCC, CE, RoHS |
| Дата випуску | 16 січня 2024 р | вага | Не вказано |
Застосування продукту
| 1 | Зарядна колонка | 9 | Проект охолодження обладнання |
| 2 | Система димовидалення кухні | 10 | Проект вентиляційної установки |
| 3 | Проект ФФУ | 11 | Проект AHU |
| 4 | Охолодження комп'ютерної кімнати | 12 | Проект очищувач повітря |
| 5 | Кондиціонер-залізничного транспорту | 13 | Проект теплообмінника |
| 6 | Електроприлади | 14 | Телекомунікаційний контейнерний проект |
| 7 | Проект FanGrid | 15 | Проект охолодження центру обробки даних |
| 8 | Проект вентиляційного обладнання | 16 | Промислова система охолодження |
Ефективність повітря
Габаритні розміри
Електричне підключення
| лінія | Підключення | Колір | функція | |
| Лінія електропередач | PE | Зелений Жовтий | Захисне заземлення | |
| U1 | L | Коричневий | Провід під напругою | |
| U2 | N | чорний | Нейтральний провід | |
| Лінія контролю | U3 | RSA | Коричневий | Порт RS485 |
| U4 | RSB | Сірий | Порт RS485 | |
| U5 | Контроль швидкості | Жовтий | 0~10 В і ШІМ-сумісна лінія (Макс. значення ШІМ 10 В) |
|
| U6 | Сигнал зворотного зв'язку | Білий | Лінія вихідного сигналу RPM 5 імпульсів/оборот |
|
| U7 | +10V | Червоний | Зовнішній вихід +10VDC | |
| U8 | GND | Синій | GND | |
Вентилятор забезпечує вихідний сигнал швидкості, креслення вихідного сигналу див. у додатку. Vfg і підтягуючий резистор підключаються клієнтом. Vfg=(3–30)VDC, R Більше або дорівнює 1000×(Vfg)Ω.
Вихідний сигнал тахо:IC, Rb1, Rb2, Rfg, Vce, Vfg, GND і Qa.
Завантажити
Завантажити специфікацію продукту BC-B310C-EC-F05
