Основна інформація

Модель	BL-F160B-EC-01	Тип продукту	Відцентровий вентилятор EC із загнутим вперед
Фаза	1~	Номінальна напруга	230 В змінного струму
Частота	50/60 Гц	Номінальна швидкість	2200 ±5% RPM
Макс. Вхідна потужність	170 W	Макс. Вхідний струм	1.24 A
Рівень звуку	74 дБ(А)	Температура навколишнього середовища	від -25 до +60 градусів
Атестація	CCC, RoHS	захист	IP55

Технічний опис

Розміри	160 × 160 × 108 мм	Матеріал робочого колеса	PA+GF
Обертання	За годинниковою стрілкою, якщо дивитися з боку ротора	Поверхня ротора	Порошкове фарбування
Клас ізоляції	клас B	Режим роботи	S1
Підшипник	Шарикопідшипник	Довжина кабелю	500 ±20 мм
Вологість	5%–90% відносної вологості	Тип двигуна	ЕС двигун із зовнішнім ротором
Відхилення робочого колеса	Осьовий Менше або дорівнює 0,5 мм; радіальний Менше або дорівнює 0,5 мм	Захист двигуна	Заблокований ротор, термічний, знижена/перенапруга та надструм

Застосування продукту

1	Зарядна колонка	9	Проект охолодження обладнання
2	Система димовидалення кухні	10	Проект вентиляційної установки
3	Проект ФФУ	11	Проект AHU
4	Охолодження комп'ютерної кімнати	12	Проект очищувач повітря
5	Кондиціонер-залізничного транспорту	13	Проект теплообмінника
6	Електроприлади	14	Телекомунікаційний контейнерний проект
7	Проект FanGrid	15	Проект охолодження центру обробки даних
8	Проект вентиляційного обладнання	16	Промислова система охолодження

Ефективність повітря

BL-F160B-EC-01 Air Performance

Габаритні розміри

BL-F160B-EC-01 Overall Dimensions

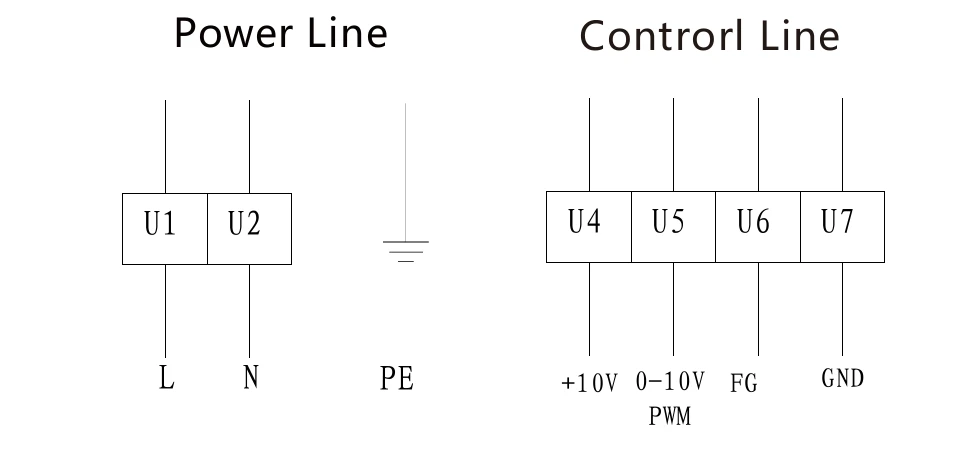

Електричне підключення

BL-F160B-EC-01 Electrical Connection

лінія	конн.	Позначення	Колір	Функція / Призначення
Лінія електропередач		PE	Зелений/жовтий	Захисне заземлення
Лінія електропередач	U1	L	Коричневий	Провід під напругою
Лінія електропередач	U2	N	Синій	Нульовий провід
Лінія контролю	U4	+10V	Червоний	Вихідна потужність керування 10 В
Лінія контролю	U5	Контроль швидкості	Жовтий	Вхід керування швидкістю 0–10 В/ШІМ-
Лінія контролю	U6	Сигнал зворотного зв'язку	Білий	Вихідний сигнал RPM
Лінія контролю	U7	GND	Синій	Контрольний майданчик

Примітка

1	Підключайте лінії живлення та управління строго за схемою підключення.
2	Не підключайте білий сигнальний провід безпосередньо до червоного сигнального дроту або зовнішнього джерела постійного струму.
3	Якщо вентилятор не запускається, перевірте вхідну напругу-контролера швидкості та проводку.
4	Для запуску вентилятора може знадобитися кілька секунд; не торкайтеся робочого колеса або ротора під час роботи під напругою або на низькій швидкості.
5	Перед-увімкненням переконайтеся, що двигун надійно встановлено.
6	Не тягніть за кабель живлення; пошкоджений кабель повинен бути замінений виробником.
7	Не кидайте і не вдаряйте двигун.
8	Не промивайте двигун водою.
9	Проконсультуйтеся з Blauberg перед використанням спеціального виробу поза узгодженими умовами експлуатації.
10	Корпус двигуна може залишатися гарячим після вимкнення; вживати заходів проти опіків.
11	Не допускайте попадання сміття в корпус і очищайте внутрішню частину, якщо це необхідно.
12	Перед установкою та роботою поверніть ротор вручну, щоб переконатися у відсутності зіткнень, перешкод або заклинювання.
13	Не використовуйте один двигун без робочого колеса або навантаження.
14	Зберігайте повторно упакований продукт при температурі від -40 градусів до +80 градусів і не вище 95% відносної вологості, без корозійних газів і принаймні на 15 см над підлогою.
15	Встановіть вентилятор у недоступному для дітей місці та не дозволяйте дітям користуватися ним.
16	Право остаточної інтерпретації цієї специфікації належить Blauberg.

Термін служби, гарантія

1	Розрахунковий термін служби становить 50 000 годин при 40 градусах, обмежений терміном служби кулькових-підшипників; фактичний термін служби залежить від температури, вологості, встановлення, навантаження та інших умов експлуатації.
2	Очищуйте та обслуговуйте вентилятор кожні 3–6 місяців відповідно до робочого середовища.
3	Повна-гарантія на машину становить два роки з моменту покупки (залежно від дати доставки). Виробничі-збої якості ремонтуються або замінюються безкоштовно; пошкодження, викликані неправильним розбиранням, поводженням, неправильним використанням, стихійним лихом або форс-мажорними обставинами, виключаються.

Завантажити

BL-F160B-EC-01 Специфікація продукту.pdf
